在倾斜摄影航测作业中，为了保证模型精度，测绘人尝试了许多提高精度的措施。像控点布设是一个最基本的保证精度的方法，其位置的选择和坐标的测定直接影响到内业成图的数学精度。本文就为大家介绍不同测区形状下像控点布设的注意事项，希望能对大家有所帮助。
一、像控点布设的基本原则
01.像控点选取
（1）像控点一般根据测区范围统一布点，应均匀、立体的布设在测区范围内。
（2）布设在同一位置的像控点应联测成平高点。
（3）像控点点位的分布应避免形成近似直线。
（4）点位应尽量选在旁向重叠中线附近，离开方位线大于3cm时，应分别布点。

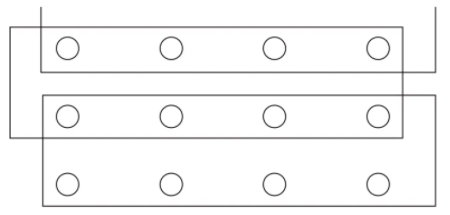

△像控点布设
02.像控点布设方法

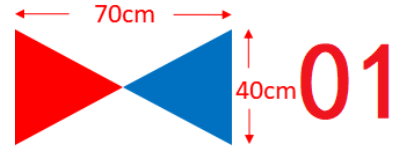

（1）一般而言，要根据测量精度的不同布设不同大小的像控标靶，以保证标靶在航片上成像清晰，棱角分明，确保刺点准确。例如房地一体项目，使用标准的40cm*35cm的对三角像控点标靶，最好使用一蓝一红的三角形喷漆方式布设标靶，没有条件的可使用全红色。需要在点位旁边标注点名称。

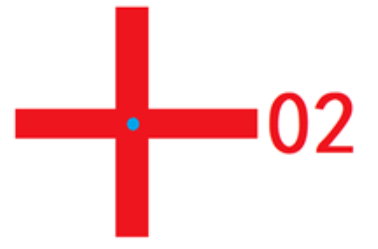

（2） 如果不能使用对三角的标靶，可使用红色十字线，根据分辨率的不同布设不同直径蓝色圆圈的方式。
（3）遮挡严重，树下、房檐下、斜坡、房顶角、高差较大的堤坝边缘尽量不要布设；选择相对较平的地方布设点；
（4）控制点测量时使用RTK；
（5）像控点的布设按照100m-150m严格布设；
（6）外业像控采集需要每个点采集3次（平滑10次），每次应断开RTK重连。建议在布设像控点的同时布设好检查点，同样使用每个点位平滑10次，采集3次的方式。
二、形状规则的测区像控点布设注意事项
对于规则测区，通过解析空三获得加密点的坐标及高程。具体的布设方案分为六点法，八点法和五点法。六点法主要可以在高地和山地等领域中应用，在丘陵和平地区域主要使用五点法进行布设工作。

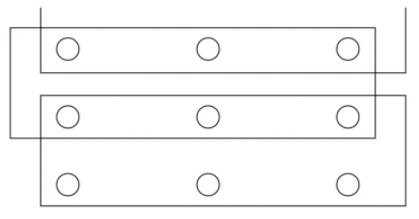

01.六点法
六点法是标准布点形式，是优先和普遍采用的方法。按照每段航带网的两端和中央的像主点，在其上下方向上旁向重叠范围内各布设一对平高点，每段航带网两端一对点间隔的基数段，按摄影比例尺和图比例尺的不同而有不同的规定。
02.八点法
八点法是指在每段航带网内，布设八个平高控制点，因航带网内的控制点数目较多，因此，可采用三次多项式对航带网进行非线性改正。
03.五点法

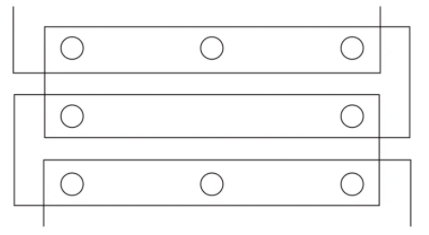

若某段航带网的长度不够最大允许长度的四分之三，而又超过二分之一的短航带网，可按五点法布设。即在航带网中央的像主点上方或下方或附近只布设一个平高点。
布设的像控点应该是能共用的，通常在5、6片重叠范围内，距离相片边缘要大于150像素，距离相片上的各种标识应该大于1mm。
同时，像控点要在旁向重叠度的中线附近，如果旁向重叠度过小，则需要分别布点，但控制区域所裂开的垂直距离要＜2cm。
三、形状不规则测区的像控点布设注意事项

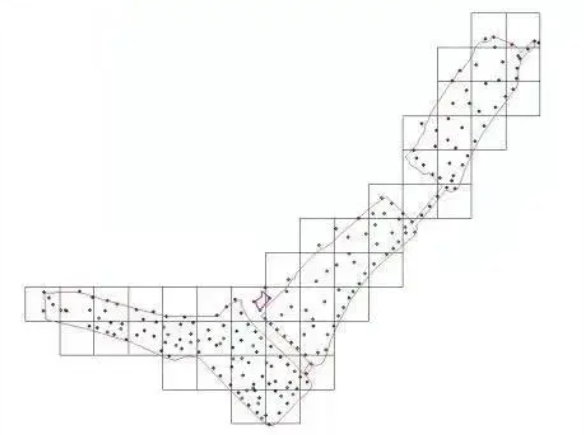

在非规则地区内布设像控点时，理想状况下各个像控点之间的连线应该尽可能覆盖整个测区，同时在测区范围内均匀加密布设像控点，从而充分反映测区的地形地势，进而提升无人机航空摄影地形图成果精度。
但是在实际操作中需要考虑像控点布设成本和外业工作量，在满足地形图成果精度的前提下，减少像控点布设数量，进而提升工作效率。

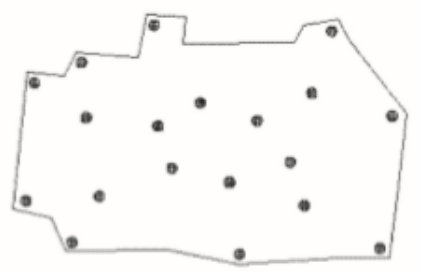

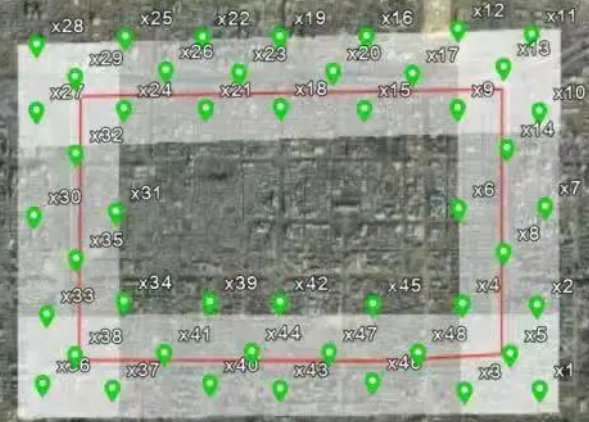

01.不规则测区布设方案
对于不规则测区，无论控制点数量多少，如果控制点数量不能包围住整个区域，边缘处的精度就会得不到保证。因此对于不规则测区来说，在测区周围保证数量足够且能够控制整体区域的外围控制点，加上测区内部少量布设位置合理的点，是可以有效地保证区域整体精度，从而减少外业的作业量。

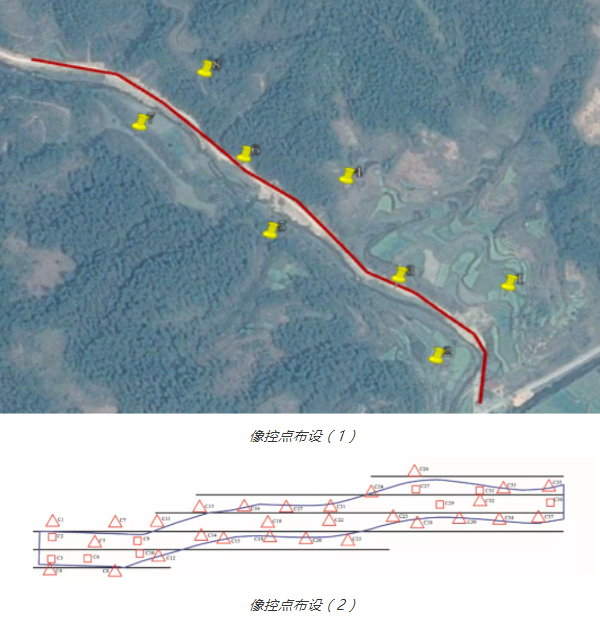

02.带状测区布设方案
带状测区经常按照点对方式布设方案，也就是垂直于带状两边各两个控制点，带状区域中间一个控制点。对于铁路或者黄土地这种无明显地物及特征点的地区，不能使用油漆，尽可能用布料材质设置像控点。
四、相片控制点的选刺、整饰及相片联测
01.像控点的刺点
航摄像片上平面点和平高点的刺孔偏离误差，不得大于像片上的0.1mm，高程点如选在明显目标点上，则要求相同；高程点如选在山顶和鞍部等不易刺准的地方，应借助于立体观察，尽量准确刺出。
02.像控点的整饰与注记
选定像片控制点后，进行控制点编号，对控制点进行至少三次拍照，1张近景拍摄清楚测量的具体点位，2张远景拍摄周围典型参考物体。
03.像控点量测

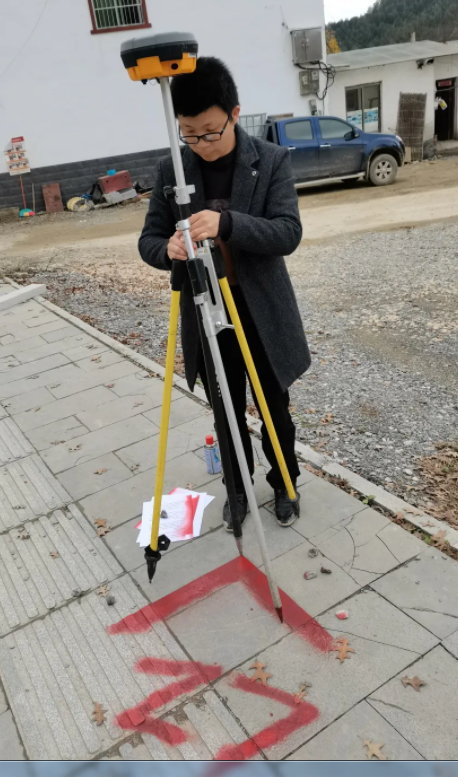

像控点测量可采用CORS进行施测，信号较弱的地区采用GPS静态测量模式。像控测量平面高程精度均不能超过±0.02米。在所选像控点上安置GPS移动站，气泡居中后用三角支撑杆固定，确定点号、测点类型、天线高等设置无误后，按照图根点精度要求施测。
为确保像控点精度，同一像控点一般观测三次，每次观测要间隔60s。将两次观测成果平差后即获得该像控点的三维坐标成果。
五、提升精度的其它措施
精度的提升当然不止做好像控点这一种形式，对于倾斜摄影航测来讲，针对不同测区特点，优化前端数据采集设备也是一个可取的方法。比如：
（1）采用焦距配比更合理的相机；
（2）优化相机光学组件性能，减小航片中的原始像差，提升获取航片质量；
（3）提高相机的拍照同步性能；
（4）使用辅助软件处理获取的航片，减小空三运算过程中的累计误差；
（5）使用综合性能更好的无人机等（定位仪器精度、飞行姿态的稳定性等）。
